宇成数显顶板动态仪 KY-82顶板动态仪使用说明
数显顶板动态仪，KY-82顶板动态仪，顶板动态仪使用说明，顶板观测仪，顶板动态仪价格

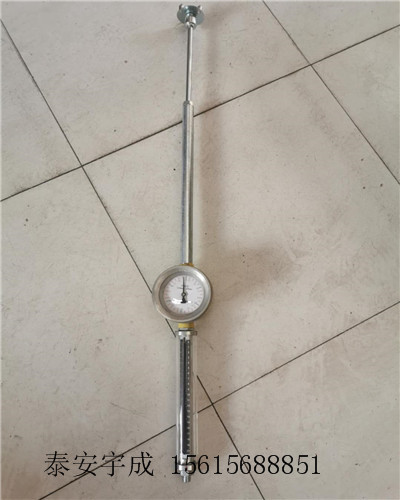

KY-82型顶板动态仪是一种普及型、机械式、灵敏度高、量程大的位移计。主要用于测量采煤工作面和巷道顶底板移近量及移近速度，使用时动态仪安设在顶底板测量基点间，依靠压力弹簧固定。
KY-82顶板动态仪显示说明：

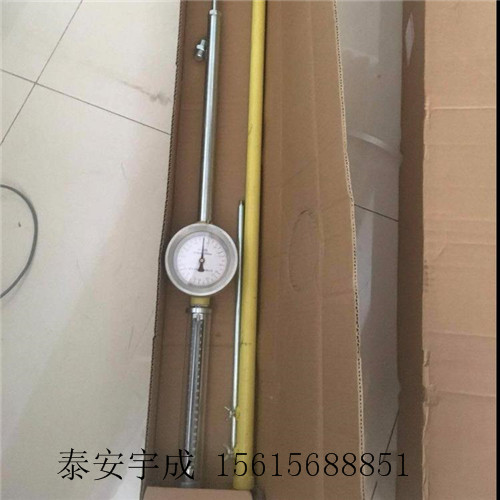

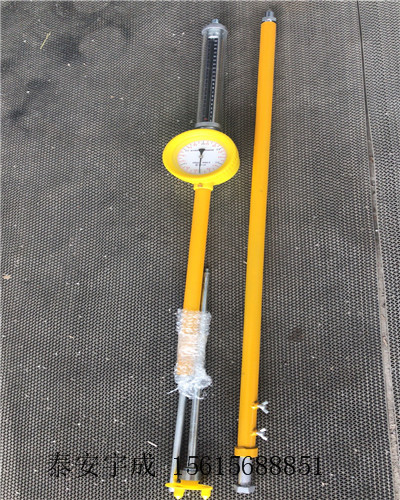

Y-82型顶板动态仪初读数或较大读数由初读数游标指示，从刻度套管上读出，每一小格2mm;微读数由指针指示，从微读数刻度盘读出，刻度盘上每一小格为0.01mn,共200小格，满刻度对应为2mm。KY-82型顶板动态仪分辨率为0.01mm。最大量程为200mm，与接长杆配合使用，测量高度可达3m。接长杆是顶板动态仪的组成部分之一，当测量高度较大时，可将长杆与动态仪用连接螺母连成一体。
KY-82顶板动态仪安装方法：
测量顶底板移近量和移近速度时，必须在顶底板中安设牢固的基点，这是观测成败的关键。基点的安设方法是:先用钻在顶底打眼，眼深200mm^ 300mm, 顶底板上每一对基点的连线应与顶底板垂直，在孔眼内楔入事先准备的长150mm^ 200m的木桩，外露端钉入一个铁钉，钉尾即作为观测基点。基点最好在煤壁处开始设置，特别是综采面基点必须设在煤壁处，且位于两架之间的缝隙。如果顶板破碎时，应先将浮矸挑掉，再打眼设点，并适当加大眼深和木桩长度。若采高较大时，可用铁锤将400mm 600mm长的六棱钎打入顶板作基点。当顶板坚硬稳定时，顶板基点也可用油漆或水玻璃等标明，但底板基点仍按上述方法安设。
KY-82顶板动态仪安装要领：
1.动态仪的上端、下端一定固定紧,防止动态仪随风摇动。
2.动态仪要垂直竖起来安装,不能倾斜。
3.动态仪上端的伸缩杆缩进去6厘米左右,记下初始读数。
使用KY-82顶板动态仪时请严格按照说明书进行操作，以确保测量结果的准确性。泰安宇成专注做好每一个产品，欢迎前来洽谈合作。
